核中警HJ9506型總線隔離器
文章來自：利達消防設備 發布時間：2016-09-22 23:11
核中警HJ9506型總線隔離器
在總線制火災自動報警控制系統中，當某一點發生短路后就會引起整個回路通訊癱瘓。如果在每個樹枝型分布結構的分叉處安裝總線隔離器，就可起到局部保護作用。
（1）性能特點：
* 不占編碼地址、無需單獨供電；
* 有自鎖功能，故障解除后可自動復位；
* 便于施工，電路部分和輸出連線采用接插方式；
* 每一探測器回路--多可并接10個總線隔離器。
（2）主要技術指標：
工作電壓 DC15-26V脈沖電壓
工作電流 ≤8mA
隔離電流 ＞350mA
動作維持電流 ≤3mA
環境溫度 -10～50℃
環境濕度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安裝方式
配合底座采用插拔式結構安裝

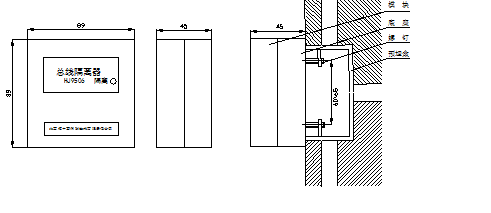

（3）外形及安裝尺寸
（4）安裝接線示意圖
說明：
L1（+） 、L2（-）
為總線輸入端（有極性）
L3（-） 、L4（+）
為總線輸出端（無極性）
存貯：
注意防潮，以免內部元件技術指標下降。
