HJ9513型總線延長器
文章來自：利達消防設備 發布時間：2016-09-22 23:20
HJ9513型總線延長器，主要用途是提高總線輸出能力，尤其是總線距離超過1500M時，效果更是顯著。總線延長器后，可以帶各種類型的探測器和聯動模塊，可以與我公司任何一款報警控制器配合使用。
（1）性能特點：
* 二總線，無極性，另接24V電源，有極性；
* 每個模塊可以帶若干個探測器和聯動模塊等；
* 不占地址。
（2）主要技術指標：
工作電壓 總線：19～24V脈沖電壓 電源：DC19～28V
工作電流 靜態≤0.7mA；啟動≤2mA 靜態≤0.07mA；啟動≤14mA
環境溫度 -10～50℃
環境濕度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安裝方式 配合底座采用插拔式結構安裝
（3）外形尺寸及安裝尺寸：
同總線隔離器，見圖6

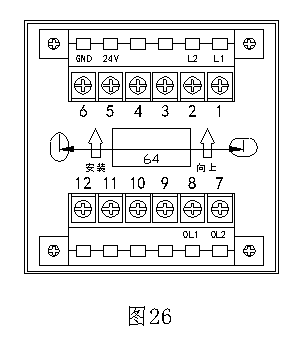

（4）安裝接線見圖26：
說明：
L1、L2為總線；
GND、24V為控制器供電端；
OL1、OL2為輸出總線；
接探測器及聯動模塊等。
