JBM7型紅外光束感探測器接口
文章來自：核中警消防設備 發布時間：2016-09-30 10:09:12
JBM7型紅外光束感探測器接口
紅外光束感煙探測器接口是紅外光束感煙探測器配套產品，是與其它報警設備連接的重要轉換裝置。內部分別設有火警、故障兩個繼電器。火警繼電器用常開觸點輸出，故障繼電器用常閉觸點輸出，并有對應指示燈，紅燈為火警、黃燈為故障。探測信號通過接口轉換可實現與任何廠家的報警設備聯接。

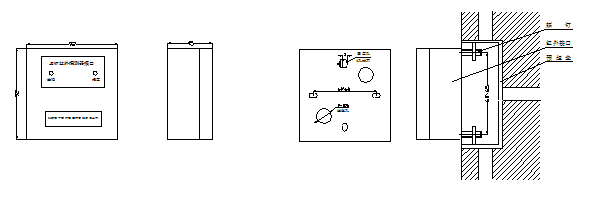

（1）安裝及外形尺寸見圖12：
圖12

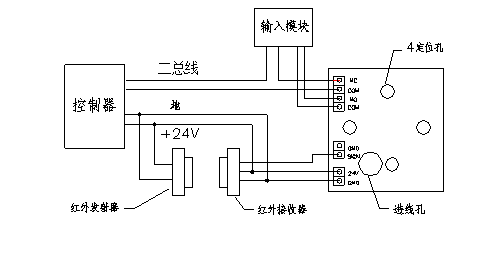

（2）接線示意圖（見圖13）
說明： 圖13
COM、NO為無源常開觸點，報警時閉合，為輸入模塊輸入開關信號。
COM、NC為常閉觸點，報故障時斷開。
SIGN為紅外接收器信號線接線端。
